        望遠系統中成像光束的選擇

         2011-01-21



                                                     望遠系統中成像光束的選擇



        一、望遠鏡系統的基本結構：

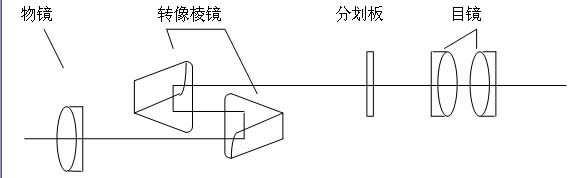

        雙目望遠鏡系統：




雙目望遠鏡系統

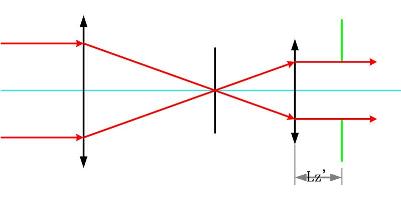

        望遠鏡系統簡化圖







望遠鏡系統簡化圖



        二、望遠系統中的光束限制：



      1. 光瞳銜接原則：
        2.

        前面系統的出瞳與后面系統的入瞳重合，否則會產生光束切割，前面系統的成像光束中有一部分將被后面的系統攔截，不參與成像。

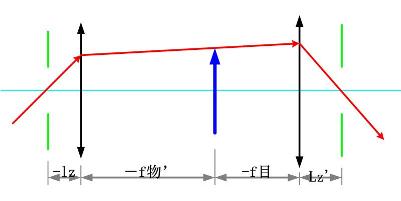

      2. 孔徑光闌在不同位置處的計算：
        3.





孔徑光闌



        1，物鏡左側10mm





        hz物＝0.75mm



        hz分＝8mm



        hz目＝9.25mm



        lz'=20.5mm




        2，物鏡上





        hz物＝0mm



        hz分＝8mm



        hz目＝9.35mm



        lz'=21mm




        3，物鏡右側10mm



        hz物＝0.82mm



        hz分＝8mm



        hz目＝9.51mm



        lz'=21.3mm

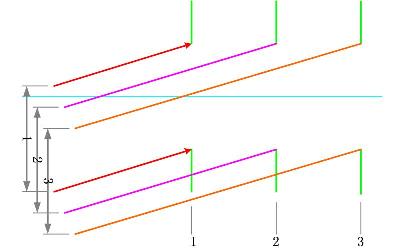

      3. 孔徑光闌處于不同位置時的成像光束
        4.





孔徑光闌處于不同位置時的成像光束



        三、小結：





        • 兩個光學系統連用時，一般應滿足光瞳銜接原則。
          •

        • 目視光學系統的出瞳一般在外，且出瞳距不能短于6mm。
          •

        • 望遠系統的孔徑光闌大致在物鏡左右。
          •

        • 放分劃板的望遠系統中，分劃板框是望遠系統的視場光闌。
          •
