深圳三恩馳科技：顏色檢測儀器知識普及

2013-06-22

      目前市場上的顏色檢測儀器主要分成兩大類，分別是色差儀和分光測色儀。從數學模型來講，這種儀器的模型是一樣的；但是從光學結構設計、數據處理方式、測試精度、主要功能上來講，這兩者的區別是非常大的。

一、光學結構設計

      色差儀的光學結構相對較為簡單，圖1為8/d照明方式的光學結構，包括了光源、進入積分球前的光路、積分球、感應器。其他照明方式的光學結構也與此相差不大。

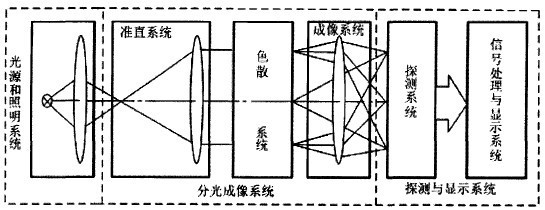

      分光測試儀的光學結構相對較為復雜，圖2為分光測色儀的光學原理結構圖，包括了光源、照明系統、準直系統、色散系統、成像系統和感應探測系統。

二、數據處理方式

     色差儀和分光測色儀的數據處理方式也明顯不同。

     色差儀已經在光學已經上完成了積分計算，可以直接探測獲得物體的X、Y、Z值；分光測色儀感應器探測到的是物體的反射光譜曲線（或透射光譜曲線），需要由軟件進行數據處理計算，才能獲得物體的X、Y、Z。

三、測試精度

     由于光學結構不同、測量方法不同、數據處理不同、探測感應器不同，色差儀和分光測試儀的測試精度也不同。色差儀的色差探測值的重復穩定性一般在0.05~0.1之間，而分光測試儀能做到0.02，甚至0.01.

四、主要應用功能

     色差儀主要使用在測量兩個物體的顏色差別，即探測標樣與試樣的色差；分光測試儀的功能更多，能探測物體顏色的絕對坐標、光輻射亮度分布、色差等等與被測物體相關的光學參數。
